| Марка | Carlo Gavazzi |
| Продукт | CTD1X2505AXXX |
| Описание | Токов трансформатор |
| Вътрешен код | IMP241835 |
| Tегло | 1 |
| Техническа Спецификация | AC токов трансформатор (макс. 23mm φ кабел) Тип CTD-1X • Кабелен и шинен тип токов трансформатор • 0,5 клас, токове от 50 до 300 А • Подвижен държач за монтиране на DIN-шина • Подвижни скоби за фиксиране на панела • 2 изолирани фиксиращи винта за кабелна/шина • Двойни винтови клеми (до 8-жични връзки) • Запечатващи капаци на клемния блок Описание на продукта Поръчка на ключ CTD-1X 100 5А ХХХ Токов трансформатор тип кабелна/шина с DIN-релс/шина и панелен монтаж. Избор на тип Първичен ток От 50 до 300А (вижте таблицата с обхват) Номиналните първични токове от 50 А до 300 А. Вторичен ток 1А 5А Модел Опция за вторичен ток на първичен ток Допълнителен комплект за фиксиране: CTD-Kit Вариант XXX:Нито един XTX: тропикализация ВходСпецификации Работна честота48 до 62 Hz Макс. напрежение на системата0.72 kV Номинално ниво на изолация 3 kV/1 мин. @ 50 Hz Клас на изолация E (макс. 75° C) Текущ рейтинг за кратко време Типично 100 в/1 сек Идин 2.5 Ит Краткосрочният термичен ток It така или иначе е ограничен от размера на кабелната/шината Разширен текущ рейтинг 120% Коефициент на сигурност (FS) ≤ 5 (клас: 0,5, 1 и 3) Общи спецификации СТАНДАРТИ Според EN60044-1 Корпус ABS, самогасящ се: UL 94 V-0 Монтаж DIN-релса шина-бар и монтаж на панел Стандартни аксесоариДва винта на клемния блок. Два затварящи се капака на клемния блок. Два панелни монтажни фиксиращи скоби. Един адаптер за DIN шина. Допълнителни аксесоари Разширен комплект за фиксиране CTD-Kit: Шест кабелна/шина фиксиращи винтове. Шест пластмасови капачки за фиксиращи винтове за кабелна/шина. Два панелни монтажни фиксиращи скоби. Специални характеристики1 Вторичен ток, Тропикализация Работна температура -25° C до+60° C (-13° F до 140° F) (RH < 90% без кондензация @ 40° C) Температура на съхранение-30° C до+70° C (-22° F до 158° F) (RH < 90% без кондензация @ 40° C) ОдобренияCE, CURUs и CSA ВръзкаТип винт Площ на напречното сечение на кабела От 1.5 до 6 mm2 Мин/Макс винтове затягане въртящ момент, свързани с клемния блок винтове: От 1 до 2 Нм Максимален въртящ момент на затягане на винтовете за закрепване на кабелите/шината: 0,3 Nm Степен на защита IP00 IP20 (със затварящ се клемен блок капаци+термични проводници) Диаметър на кабелМакс. 23 mm Размер на шинатаМакс. 20x5 mm ТеглоОт 150 до 200 g Изходни спецификации Номинален вторичен ток5 A или 1 A |
Моля, изпратете ни вашето запитване по имейл, за да получите цена и време за доставка за Carlo Gavazzi - CTD1X2505AXXX Токов трансформатор . Можем да ви посъветваме и за други номера на модели. Опитваме се да намерим най-добрата цена и време за доставка за вас на германския промишлен пазар.
Продаваме само нови и оригинални продукти.
|
|

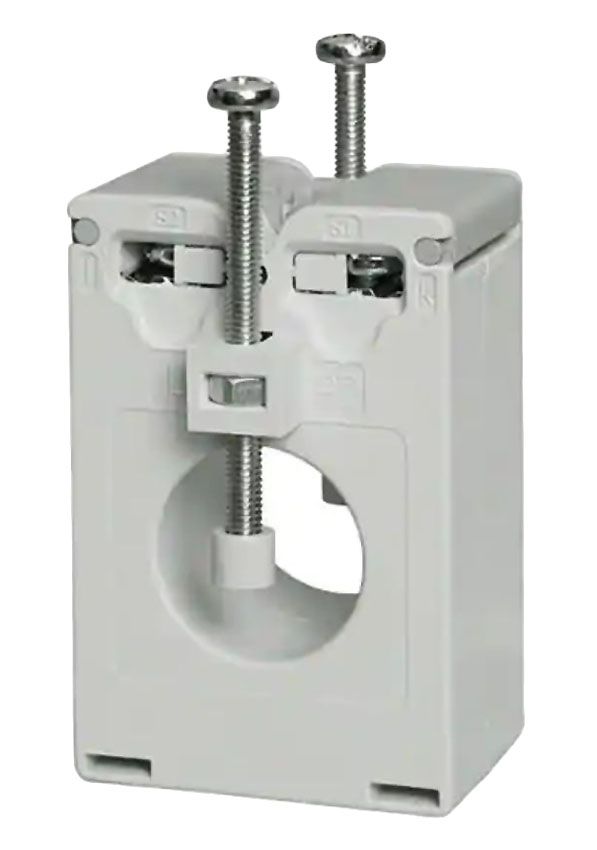

cg_ctd-1x_3.jpg | |
|
|

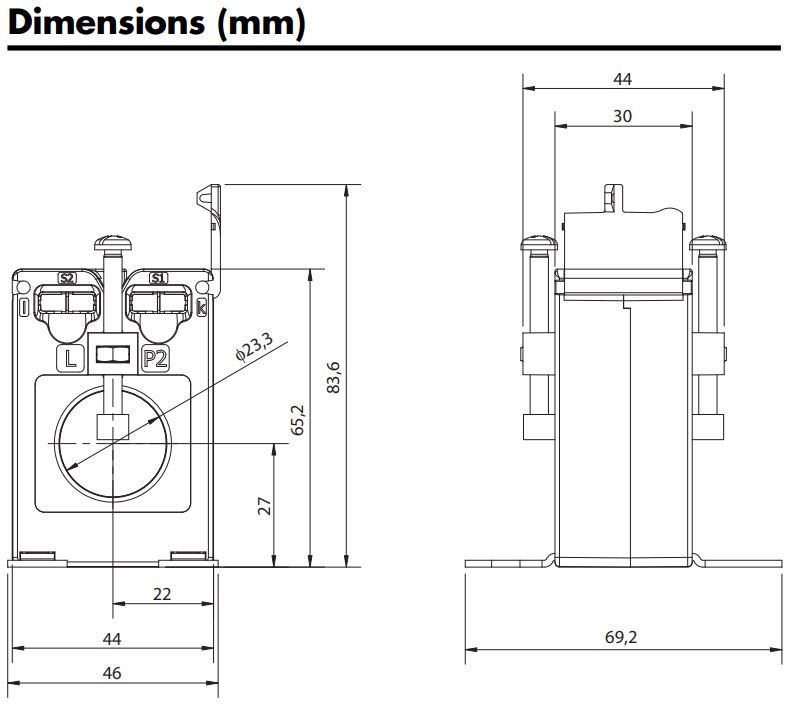

cg_ctd-1x_dim_3.jpg |
